Клапанные блоки   Описание

Клапанный блок — переходник в технологической цепочке с импульсными линиями датчиков. Изделие служит для подключения измерительной аппаратуры к системам управления, регулирования и автоматического контроля процессом. Способ монтажа — к соединительным линиям или напрямую. Датчики давления используют чаще других измерительных приборов.

Блок клапанный БКН применяют для работы с газообразными и жидкими средами, включая водяной пар. Есть изделия, которые включают в технологические процессы с газообразными окислителями: кислородом и кислотосодержащими композициями.

Конструкции клапанных блоков

В тематическом разделе представлена продукция компании «ИТеК ББМВ». Предприятие специализируется на разработке и производстве контрольно-измерительного оборудования. Все изделия отвечают требованиям ЭИ003-00.000 ТУ и ЭИ025-00.000 РЭ. Компания «Манотек» представляет продукцию «ИТеК ББМВ» по всей территории РФ и стран СНГ.

На странице представлены изделия в разных исполнениях. Основное отличие — в количестве мест подключений и их резьбовых соединениях. Выбор модели зависит от особенностей технологического процесса. В разделе есть устройства, которые открывают, закрывают и регулируют рабочий поток. Покупатель может приобрести одно, двух, трех и пяти вентильные клапанные блоки. В разделе представлены изделия подходящие для:

1. Общепромышленных устройств;

2. для атомных станций;

Дополнительно возможно изготовить клапанные блоки любой модификации для применения с газообразным кислородом.

Блок клапанный БКН и БК: маркировка

Выбор изделия зависит от способа присоединения к датчику и импульсной линии. У моделей с маркировкой БКН2 есть дополнительные отличия (некоторые устройства можно подключать напрямую). Специалисты компании «Манотек» рекомендуют учитывать способ присоединения к контрольному прибору. Иногда надо заказать специальные устройства (КМЧ).

Обозначение стальных изделий БК, с материалом из нержавейки — БКН. На странице с описанием модели указывают параметры резьбы на входе и выходе рабочей среды. Представляют габаритные размеры. Обозначают тип резьбового соединения для контроля/дренажа.

В большинстве устройств места соединения соответствуют М20х1,5, М22х1,5, К1/2, G1/2. На товарных страницах указаны особенности резьбы: наружная, внутренняя, под сферический или плоский ниппель.

Пример маркировки: «Блок клапанный БКН2-13». В приложении «В» ТУ есть таблица с расшифровкой параметров. Позиции №13 соответствует блок, у которого два запорных клапана (на входе и выходе) с резьбой К1/2. Сброс/контроль — М20х1,5 под ниппель плоской формы. Наличие КМЧ не предусмотрено.

В тематическом разделе сайта «Манотек» присутствуют изделия, в маркировке которых есть символ «К». Буква указывает: устройства можно применять в технологических процессах на газообразном кислороде.

Конструкция клапанных блоков БКН1, БКН2, БКН3, БКН5 имеет особенности. Детали, которые контактируют с агрессивной средой, изготовлены из специальных материалов:

• корпус и конусный золотник клапана выполнен из нержавеющей стали: 12Х18Н10Т или 14Х17Н2;

• для шарикового уплотнителя штока использован фторопласт-4ПН.

Особенности монтажа и эксплуатации игольчатых вентилей

Блок клапанный БКН2 и другие модели предназначены для работы в условиях: разряжения, вакуумметрического, избыточного и абсолютного давления. В соответствии с документом ГОСТ 9544-2015 класс герметичности устройства — А. Температура жидкости или газа — от −60 до +150 С. Номинальное давление рабочей среды — 40 МПа.

Блок клапанный БК позволяет без сброса давления производить работы:

• Дренаж импульсных линий;

• обезжиривать «омываемые» детали, которые контактируют с окислителем;
• отключать часть приборов в технологической цепочке, например, датчики давления;
• проверять точность показа нулевого значения на контрольно-измерительных устройствах.

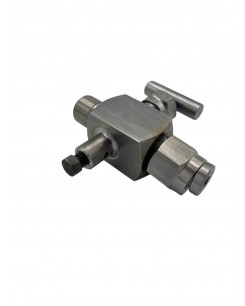

Блок клапанный БКН1 дает возможность сбрасывать давление перед выполнением демонтажных работ.

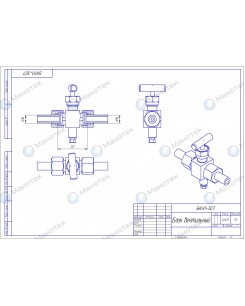

Схемы подключения БКН1 и БКН2 имеют сходства и различия. К общей части относят установку на входе запорной арматуры с сальником. Когда монтируют одновентильный клапанный блок, ниже по потоку укрепляют спускной клапан без уплотнителя.

В схеме подключения БКН2 присутствует второе запорное устройство. Клапан ставят ниже по потоку. При этой схеме можно управлять импульсной линией:

• сбрасывать рабочую среду;

• подключать контрольный прибор для отслеживания давления.

Блоки клапанные купить выгодно в Манотек! Оставьте запрос через форму на сайте, и узнайте персональную цену на блок клапанный БКН1, БКН2, БКН3, БКН5. Доставка производится любым удобным способом — транспортная компания, курьерская служба, почта РФ или самовывоз.
