Что такое биметаллический термометр: краткий ликбез

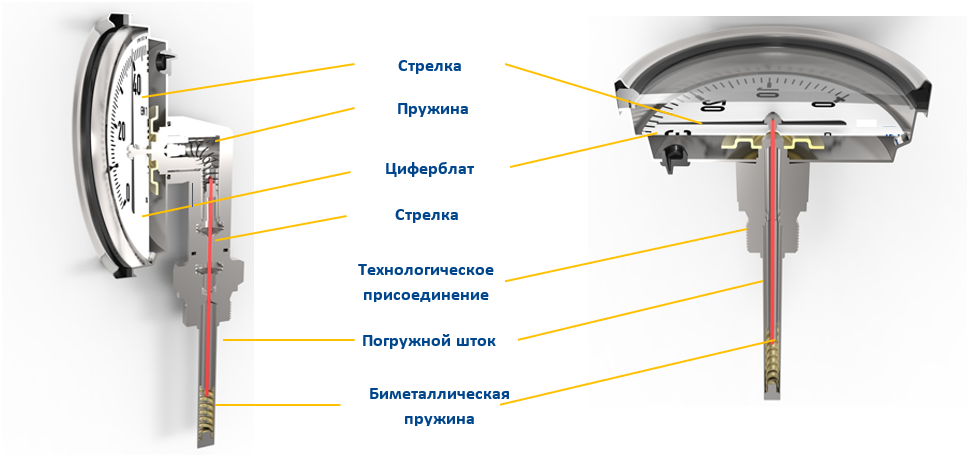

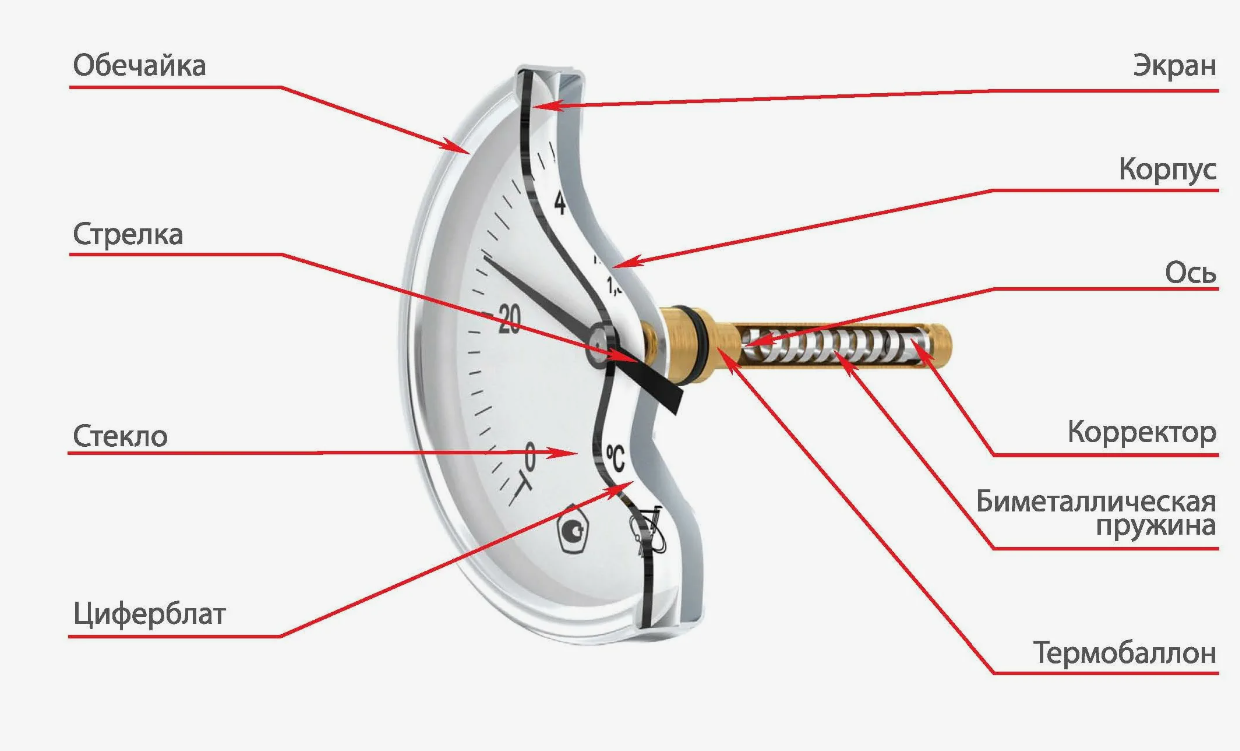

Биметаллический термометр — это надежный механический прибор для измерения температуры, основанный на принципе деформации. Измерительный элемент биметаллического термометра — это спиральная пружина, изготовленная из двух полос разнородных сплавов.
Принцип действия основан на разнице их коэффициентов теплового расширения: при изменении температуры биметаллическая лента, скрученная в спираль, изгибается или раскручивается, так как один слой удлиняется больше другого, а усилие разворота через шток передается на стрелку прибора.
Чем больше разница коэффициентов теплового расширения у сплавов, тем выше чувствительность и точность термометра. Биметаллическая пружина расположена в штоке, а механизм в круглом корпусе.
Напрашивается вопрос – а какой метал используется в таких термометрах? – Рассмотрим, к примеру продукцию БТ от приборостроительного завода РОСМА. В качестве такой пары в основном используются сплавы: марганец-никель-медь (с высоким коэффициентом теплового расширения) и железо-никель (с низким коэффициентом теплового расширения), что гарантирует стабильные и надежные показания. В зависимости от модели материалы могут отличаться от указанных.
У себя в съемочной студии мы провели эксперимент - разобрали термометр БТ-32.211 и распилили сам шток. Ссылка чтобы посмотреть, как термометр БТ выглядит изнутри – https://dzen.ru/video/watch/69705a060d15fd48dfabf94b?share_to=link
Чем уникальны такие измерители? - Не требуют питания, устойчивы к вибрациям и агрессивным условиям, что делает их универсальными и востребованными в различных отраслях. Приборы конструктивно усовершенствованы, и наработка на отказ выверена годами, банально, в них нечему ломаться.
Виды биметаллических термометров
Современные биметаллические термометры можно классифицировать по нескольким признакам. Выделим основные и кратко расскажем про них.
По типу присоединения:
- Радиальные — штуцер расположен снизу.
- Осевые — штуцер сзади.
- Поворотные — универсальные, с регулируемым направлением.
- Накладные – без штока, монтаж посредством наложения на трубу, крепятся с помощью пружины.
- Игловые – шток в виде иглы, непосредственно втыкаются в измеряемое вещество или систему.
По конструкции:
- Механические обычные (показывающие) — самые простые механические термометры с индикацией стрелкой.
- Электроконтактные — дополнительно оснащены электроконтактной группой для коммутации электрических цепей при достижении заданной температуры. Могут включать или выключать дополнительное оборудование, насосы и т.д.
- Виброустойчивые (жидкостные) – название говорит само за себя. Такие измерители эксплуатируются в условиях высоких динамических нагрузок в различных отраслях промышленности, чаще всего в судоходстве. В качестве измерительного элемента используется Термометрическая жидкость, принцип действия - обычный бытовой градусник.
По материалу:
- Стандартные — с латунной гильзой. Безрезьбовые (нет резьбы на штоке), гильза прижимается болтом.
- Нержавеющие — с гильзой из нержавеющей стали различных марок (в комплекте или приобретается отдельно). Резьба сразу на штоке.
По размеру:
- Диаметры корпуса — от 63 мм до 160 мм.
- Длина погружной части — от накладных моделей до 1500 мм.
Производители в России
На российском рынке существует несколько производителей биметаллических термометров, однако основными лидерами остаются:
- РОСМА (г. Санкт-Петербург) - крупнейший серийный производитель, зарекомендовавший себя как лидер по надежности, функциональному оснащению, ширине номенклатурной линии и доступности.
- ПО ФИЗТЕХ (г. Томск) – единственный завод на территории Российской Федерации чья продукция имеет сертификат МинПРОМТОРГа, подтверждающий статус промышленного производителя полного цикла. Приборы ТБФ включены в реестр МИНПРОМТОРГ.
- СК ЭКОМЕРА (г. Москва) – производят термометры с нестандартными погружными частями 40; 60; 80 мм.
- Теплоконтроль (г. Казань) – данный производитель выделяется линейкой судовых термометров ТБ-1(2)Сд с климатической защитой ОМ5, а также в тропическом исполнении Т2 и Т3 (такого больше никто не делает). Имеет утвержденные сертификаты сейсмостойкости и климатического исполнения.
Также отметим серийного производителя БД Росма (г. Москва).
ГОСТы и Технические Условия
Производство биметаллических термометров НЕ регламентируется ГОСТ. Если по-простому - ГОСТа на биметаллические термометры нет.
Поэтому каждый завод может выпускать свою продукцию по собственным ТУ, отражающим конкретные конструкторские особенности и расширенные характеристики.
Приведем в пример двух лидеров отрасли:
- ТУ 4211-001-4719015564-2008 - для термометров РОСМА.
- ТУ 26.51.51-402-64115539-2019 - для моделей ФИЗТЕХ.
Применение биметаллических термометров
Приборы широко применяются:
- В отопительных и вентиляционных системах
- На котельных и тепловых пунктах
- В нефтегазовой отрасли
- В пищевом и химическом производстве
- На лабораторном и производственном оборудовании
Надежность, автономность и простота монтажа позволяют устанавливать такие термометры в самых разных условиях — от ЖКХ до промышленных комплексов.
Сферы использования
- Жилищно-коммунальное хозяйство — контроль температуры теплоносителя.
- Пищевая промышленность — температурный контроль в линиях приготовления и стерилизации.
- Нефтехимия — мониторинг технологических процессов.
- Машиностроение и металлургия — измерение температуры в термических установках.
- Энергетика — контроль параметров в турбинах и котлах.
Опыт компании «Манотек» в цифрах
Мы занимаемся поставкой биметаллических термометров более 11 лет и предлагаем только проверенные модели. В 2025 году нашими клиентами было приобретено:
- Более 5500 штук термометров БТ-31.211 — абсолютный лидер продаж, от ЖКХ сегмента до бытового применения в самогонных аппаратах и автоклавах.
- Более 1000 штук термометров с поворотной головкой — для сложных условий монтажа.
- Более 300 штук электроконтактных моделей — для автоматизации процессов.
- Более 1000 штук термометров ТТ-В — для судостроительных и судоремонтных предприятий.
На нашем складе постоянно поддерживается наличие популярных моделей. Все изделия проходят первичную поверку и данные вносятся в ФГИС Аршин.
Монтаж и комплектующие
Правильный монтаж — залог точных показаний и долговечной работы. Мы рекомендуем использовать:
- Гильзы (латунные или нержавеющие) — защищают измерительный элемент, упрощают монтаж/демонтаж термометра.
- Бобышки — привариваются или вкручиваются в оборудование или технологическую линию.
- Закладные конструкции — обеспечивают точную установку.
Наши преимущества
- Все термометры поверены и сопровождаются паспортом СИ.
- Работаем напрямую с заводами-производителями.
- Осуществляем доставку по всей России.
- Предлагаем индивидуальные условия под проекты и тендеры.
Заключение
Биметаллический термометр — это не просто стрелочный прибор, а надежный помощник в контроле технологических процессов. Простота конструкции, высокая точность и богатый выбор исполнений делают его незаменимым в большинстве инженерных систем.
Компания «Манотек» предлагает широкий ассортимент биметаллических термометров, различных Российских производителей, а также все необходимые аксессуары для монтажа. Мы не просто продаем приборы — мы помогаем найти лучшее решение под конкретную задачу!
