БКН1-58 — одновентильный клапанный блок: особенности, применение и конструкция
Что такое БКН1?
БКН1 — это одновентильный клапанный блок, который применяется для управления потоками рабочей среды в системах, оснащенных контрольно-измерительными приборами. Устройство используется для подключения манометров, датчиков давления и других измерительных приборов, обеспечивая их защиту и безопасное обслуживание.
Производство клапанных блоков БКН1 осуществляется по различным техническим условиям (ТУ), установленным заводами-изготовителями. Это гарантирует надежность, долговечность и соответствие современным стандартам эксплуатации.
Назначение одновентильного клапанного блока БКН1
Основные задачи одновентильного клапанного блока включают:
- Подключение приборов к магистрали давления: обеспечивает безопасное соединение системы с датчиком или манометром.
- Изоляция измерительного оборудования: позволяет отключать приборы без необходимости сброса давления в системе.
- Регулировка и контроль потока среды: управляет направлением и объемом потока жидкости или газа.
Эти функции делают клапанные блоки для датчиков давления важным элементом в промышленных системах, где требуется высокая точность и надежность.
Где используется БКН1-58?
Клапанный блок БКН1-58 применяется в различных отраслях, где необходима стабильная и безопасная работа систем контроля давления:
- Нефтегазовая промышленность: подключение измерительных приборов в трубопроводах и резервуарах.
- Энергетика: контроль давления в паровых установках, теплообменниках и других системах.
- Химическая индустрия: работа с агрессивными веществами, требующими герметичных соединений.
- Металлургия: контроль параметров в сложных производственных процессах.
- Пищевая промышленность: использование для жидких и газообразных сред в технологических линиях.
Рабочие среды, совместимые с БКН1-58:
- Газообразные вещества (кислород, азот, углекислый газ, воздух).
- Жидкости (вода, масла, растворы).
- Пар.

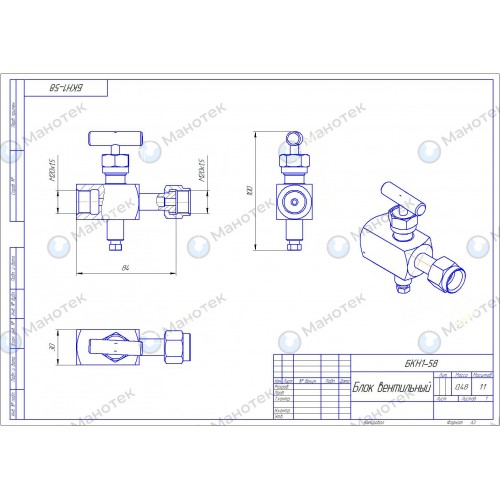

Конструкция и материалы клапанного блока БКН1-58
Блок клапанный БКН1 выполнен из высококачественных материалов, которые обеспечивают его долговечность, надежность и устойчивость к коррозии.
Корпус:
- Изготавливается из нержавеющей стали марки 12Х18Н10Т.
- Обеспечивает защиту от коррозии и устойчивость к воздействию агрессивных сред.
Запорный механизм:
- Клапан игольчатого типа выполнен из стали 14Х17Н2, что гарантирует герметичность и равномерное распределение давления.
- Конструкция клапана позволяет избежать утечек рабочей среды.
Уплотнительные элементы:
- Используется фторопласт Ф-4 для герметичного соединения элементов.
Резьбовые соединения:
- На входе: Внутренняя резьба М20х1,5 под плоский ниппель;
- На выходе: Ниппель плоский с накидной гайкой М20х1,5;
Дренажный клапан:
- В одновентильных моделях отсутствует. Дренаж доступен только в 2-х, 3-х, 5-и вентильных изделиях. Обеспечивает безопасный сброс давления, предотвращая аварийные ситуации.
Компактные размеры и вес:
- Небольшие габариты и легкость конструкции упрощают установку в системах с ограниченным пространством.
Характеристики БКН1
- Рабочее давление: до 40 МПа (400 атм.), что делает устройство подходящим для высоконагруженных систем.
- Температурный диапазон: от -60°C до +150°C.
- Материалы корпуса и механизмов: нержавеющая сталь, устойчивая к коррозии, и фторопластовые уплотнители.
- Резьбовые соединения: стандартные варианты, включая М20х1,5, обеспечивают универсальность.
Разнообразие моделей БКН1
На рынке представлено множество моделей клапанных блоков БКН1, которые отличаются по характеристикам и конфигурации:
- Тип резьбы (на входе, выходе, дренажной линии).
- Рабочие параметры (давление, температура).
- Материалы корпуса и уплотнительных элементов.
Пример модели: БКН1-58.
Расшифровка обозначения БКН1-58:
- БКН — блок клапанный нержавеющий.
- 1 — количество управляющих вентилей.
- 58 — тип соединений (указаны выше).
Эта модель универсальна и подходит для большинства систем, где требуется подключение к измерительным приборам.
Преимущества клапанных блоков БКН1
- Универсальность: подходят для различных типов рабочих сред (газы, жидкости, пар).
- Долговечность: материалы корпуса и механизмов обеспечивают надежность даже в агрессивных средах.
- Герметичность: соответствие классу «А» по ГОСТ 9544-2015.
- Компактность: небольшие размеры упрощают установку и обслуживание.
- Устойчивость к температурным перепадам: диапазон эксплуатации от -60°C до +150°C.
Как заказать БКН1?
Компания «МАНОТЕК» предлагает купить блок клапанный БКН1 с гарантией качества и доставкой в любую точку России и СНГ.
Преимущества работы с нами:
- Широкий ассортимент: множество моделей с различными характеристиками.
- Доступные цены: мы предлагаем выгодные условия для клиентов.
- Поддержка специалистов: наши консультанты помогут выбрать подходящий клапанный блок 1 вентильный.
- Удобная доставка: отправляем товары транспортными компаниями или курьерскими службами.
Как оформить заказ?
- Выберите нужную модель на сайте.
- Оставьте заявку через форму обратной связи или свяжитесь с нами по телефону.
- Укажите удобный способ доставки.
Заключение
Блок клапанный БКН1 — это надежное решение для систем контроля давления, где требуется безопасное подключение измерительных приборов. Высокая герметичность, универсальность и долговечность делают его востребованным в самых разных отраслях.
Свяжитесь с нами, чтобы заказать одновентильный клапанный блок и получить качественное оборудование, полностью соответствующее вашим требованиям!
