Сигнализатор прохождения очистного устройства МДПС‑3

Сигнализатор МДПС‑3 предназначен для надёжной регистрации фактов прохождения внутритрубных объектов (очистного устройства, разделителя, дефектоскопа) через трубопровод нефте–газовой системы. Он может работать автономно либо интегрироваться в АСУ ТП для автоматического контроля технологического процесса.

Принцип работы и конструкция

Принцип работы основан на регистрации флуктуаций магнитного поля, возникающих при прохождении внутритрубного объекта (ВТО) в точке установки датчика. Есть возможность регистрировать и переменное магнитное поле 22 ± 1 Гц, создаваемое оборудованным трансмиттером ВТО.

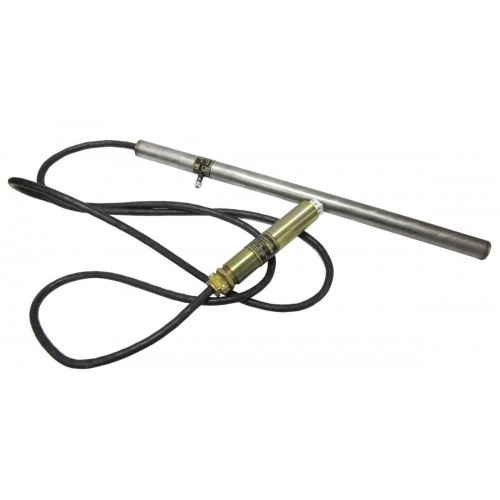

Сигнализатор прохождения очистного устройства состоит из двух основных частей:

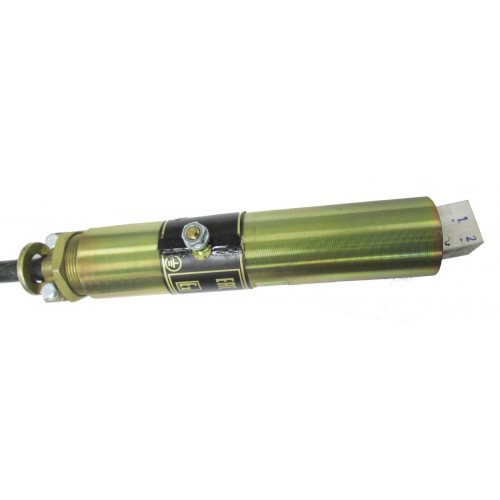

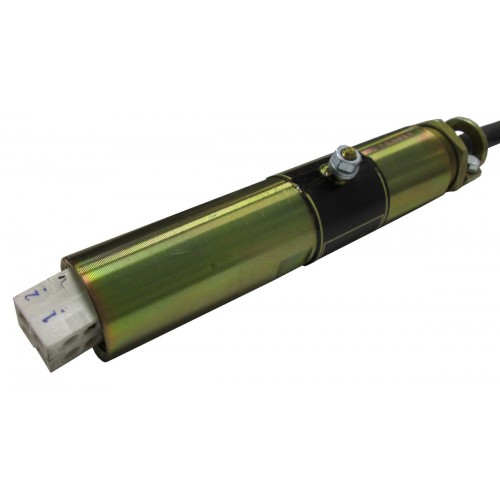

• Датчик, фиксирующий прохождение ВТО;

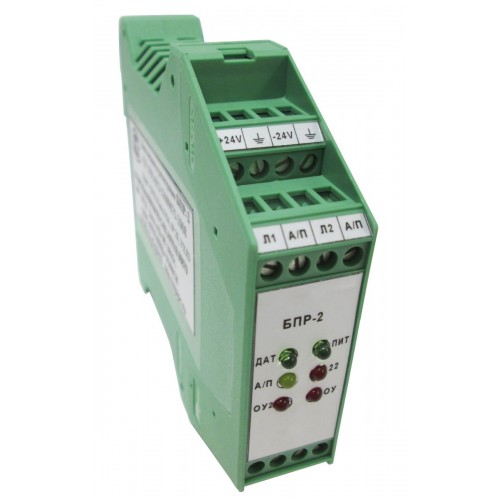

• Блок питания и регистрации БПР‑2 (или БПР‑2Т), обрабатывающий и передающий сигнал в систему АСУ ТП.

Варианты исполнения сигнализатора мдпс-3

Устройства доступны в нескольких исполнениях:

1. датчик сигнализатора исполнения ИПЦЭ418128.002 ;
2. датчик сигнализатора исполнения ИПЦЭ418128.002-01;
3. датчик сигнализатора исполнения ИПЦЭ418128.002-02;
4. датчик сигнализатора исполнения ИПЦЭ418128.002-03;
5. датчик сигнализатора исполнения ИПЦЭ418128.002-04;
6. датчик сигнализатора исполнения ИПЦЭ418128.002-05.

ИПЦЭ418128.002 — установка на открытый трубопровод

Датчик исполнения ИПЦЭ418128.002 предназначен для крепления напрямую на наружной поверхности трубопровода. Его монтаж возможен как в колодцах и коверах, так и на открытых участках трубы. Установка осуществляется с помощью двух магнитных прижимов МП‑4, что обеспечивает быстрое и надёжное фиксирование на трубе без сварки или дополнительных кронштейнов.

• Регистрация прохождения ВТО производится по магнитной составляющей.

• Кабель подключения — герметично встроенный бронированный КВКбШвнг 4×1,5 или КВКбШвнг (А)-ХL 4×1,5, длиной 3 м.

• Оконечивается клеммным соединителем КС‑1 исполнения ИПЦЭ 2.004.004‑04.

• Подключение к АСУ ТП — через блок питания и регистрации БПР‑2.

ИПЦЭ418128.002Т — исполнение с токовым интерфейсом

Модель ИПЦЭ418128.002Т повторяет конструктив базового исполнения, но имеет интерфейс «токовая петля 4–20 мА», обеспечивая совместимость с промышленными АСУ ТП и универсальными входами модулей.

ИПЦЭ418128.002-01 — под засыпку грунтом

Это исполнение спроектировано для установки непосредственно на тело трубы с последующим засыпанием грунтом. Основное отличие — двойной принцип регистрации (магнитный + акустический канал), что повышает надёжность при отсутствии прямой видимости трубы.

• Крепление — две хомут-стяжки.

• Подключение к АСУ ТП — через БПР‑2.

• Совместим с линейными кабелями диаметром до 14 мм.

ИПЦЭ418128.002-01Т — с токовым выходом

Полный аналог исполнения «-01», но с токовым выходом 4–20 мА, что удобно при передаче сигнала на расстояние или интеграции в современные контроллеры.

ИПЦЭ418128.002-02 — открытые участки без засыпки

Используется на тех участках трубопровода, которые не подлежат засыпке. Обеспечивает регистрацию ВТО по двум физическим признакам — магнитному и акустическому. Крепление к трубе осуществляется также двумя хомутами-стяжками.

ИПЦЭ418128.002-02Т — модификация с токовой петлёй

Функционально аналогичен «‑02», но дополнен токовым интерфейсом 4–20 мА. Предназначен для систем с аналоговыми входами.

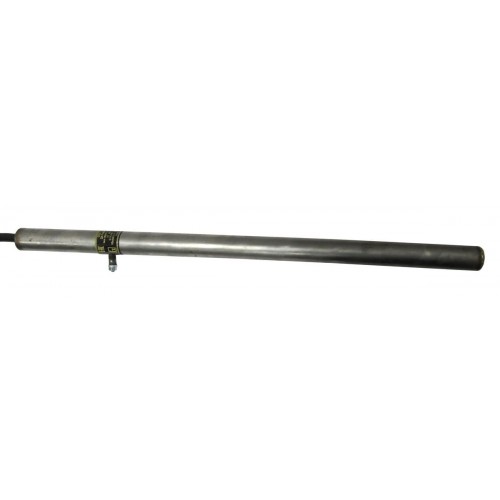

ИПЦЭ418128.002-03 — для монтажа над трубой

Этот датчик уникален тем, что не требует прямого контакта с трубопроводом. Монтируется в колодцах или в обваловке на расстоянии 5–10 см от трубы, перпендикулярно оси. Возможно размещение в грунт с последующей засыпкой.

• Основной принцип работы — фиксация магнитного поля ВТО.

• Возможна установка в арматуре с помощью хомутов.

• Совместим с кабелем диаметром до 14 мм.

ИПЦЭ418128.002-04 — увеличенный диаметр

Модификация ИПЦЭ418128.002-04 полностью повторяет исполнение «‑01», но имеет корпус диаметром 38 мм, что позволяет подключать кабель с внешним диаметром до 20 мм — особенно полезно при повышенных требованиях к прочности линии связи.

ИПЦЭ418128.002-04Т — с токовым интерфейсом

Данный датчик сочетает увеличенный корпус и интерфейс 4–20 мА, совмещая преимущества обоих решений.

ИПЦЭ418128.002-05 — для переносного сигнализатора

Используется в составе мобильной версии МДПС‑3Р "РЕПЕР‑3В". В корпус устройства встроен кабель ÖLFLEX FD855 CP 7G1 длиной 5 метров. На другом конце кабеля расположен гермоввод для подключения к мобильному блоку БПР.

Все исполненные датчики защищены по степени IP68 и имеют уровень взрывозащиты: 1ExdIICТ3, что позволяет их безопасную эксплуатацию во взрывоопасных зонах.

Технические характеристики

• Точность определения момента прохождения ВТО: ±3 мм

• Максимальная дистанция связи с БПР‑2: до 1200–1800 м

• Скорость прохода ВТО: от 0,3 до 30–36 км/ч

• Поддержка температурного диапазона:

  • У1: –50 °C … +50 °C

  • ХЛ1: –60 °C … +50 °C

Ключевые преимущества

• Надёжная фиксация ВТО без применения внешних излучателей;

• Возможность работы в составе АСУ или автономно;

• Надёжное исполнение: взрывобезопасное, климатический допуск У1/ХЛ1, IP68;

• Поддержка различных конфигураций монтажа (прямое крепление, в грунт, колодец и др.);

• Высокая помехозащищённость благодаря магнитно‑акустическим каналам.

Применение

Идеален для контроля прохождения очистных устройств, дефектоскопов и разделителей в магистральных нефте–газопроводах. Подходит для объектов с высокими требованиями к взрывозащите и климатическим условиям.
