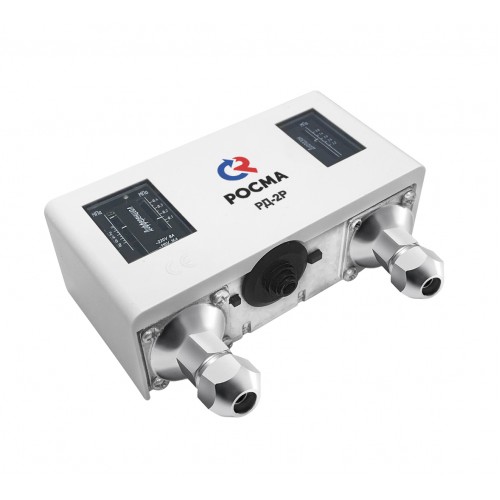

Реле давления РД-2Р сдвоенное выпускается отечественным брендом Росма (Санкт-Петербург) по ГОСТ 26005–83. Основной задачей данного устройства является переключение электроцепей при помощи однополюсного перекидного контакта при изменении разницы давления. При достижении установленного давления на уставке (в реле задается потребителем собственноручно) контакт срабатывает и рыле размыкает или замыкает цепь.
РД-2Р самый распространенный тип автоматических приборов и пользуется большой популярностью в тепловодоснабжении, машиностроении, насосных установках и станциях.
Согласно технической документации 4218-001-4719015564-2010, устанавливать изделие рекомендовано на процессы в которых среда не оказывает разрушительного действия на сплавы меди и анодированной стали. Среда не должна обладать вязкостью, не иметь в составе взвеси и твердые вкрапления, не кристаллизироваться. Подходит для замера воздуха, масла, бензина, керосина, воды, хладонов различных марок. Основное правило - температура среды не должна превышать +110 С.
Реле поставляется с паспортом.,
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле. Настраиваемый в интервале от 0,07 до 0,4 МПа. Фиксированный 0,4 МПа.
Рекомендация по настройке реле: для оптимальной работы реле мы рекомендуем выставлять уставку в диапазоне 15-85% шкалы давления.
Используемые материалы и подключение
Корпус реле имеет габариты 99*122*44 и изготовлен из алитированной стали (марка 10), крышка выполнена из пластика белого цвета, а стекло органическое. Механизм - анодированная сталь (марка 10), сильфон из сплава меди. Подключение осуществляется по средствам 8 миллиметровой капиллярной трубки (макс.8 мм) через штуцер под развальцовку с накидной гайкой4. Штуцер и гайка изготовлены из хромированной стали (марка 10). Перечисленные выше параметры соответствуют защите корпуса от проникновения пыли и влаги - IP44.
Как правило, реле монтируется двумя способами:
- На приборную панель
2. При помощи кронштейна
Стандарты регламентируют допустимые температурные показатели работы реле. Так, для корректности измерений рекомендуется эксплуатация прибора при температуре окружения от -10 до +70 С, а среды измерения от -10 до +110 С.
