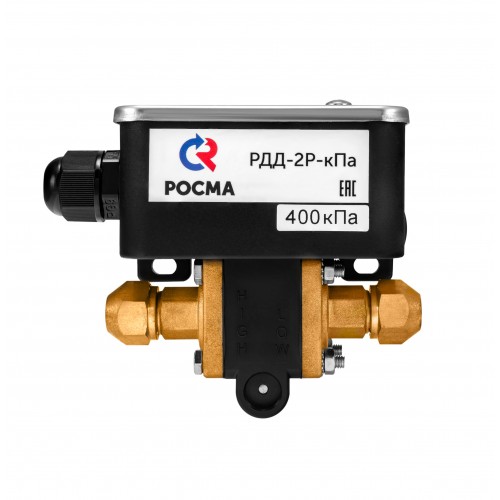

Реле перепада давления РДД-2Р для низких пределов изготавливается брендом Росма (Россия) согласно ГОСТ 26005–83. Основной задачей реле разности давлений является переключение электроцепей. Срабатывание зависит от разности значений двух измеряемых давлений. Прибор сравнивает два давления подающиеся с двух сторон, сильфон деформируется, переключая однополюсный перекидной контакт, цепь размыкается или замыкается.
РДД-2Р самый распространенный тип автоматических приборов и пользуется большой популярностью в тепловодоснабжении, вентиляционном оборудовании, машиностроении, насосных установках и станциях.
Согласно технической документации НСРП.421262.001ТУ, устанавливать изделие рекомендовано на процессы в которых среда не оказывает разрушительного действия на сплавы меди и анодированной стали. Среда не должна обладать вязкостью, не иметь в составе взвеси и твердые вкрапления, не кристаллизироваться. Подходит для замера воздуха, масла, бензина, керосина, воды, хладонов различных марок. Основное правило - температура среды не должна превышать +110 С.
Реле поставляется с паспортом и поверкой.
Доступные интервалы рабочих давлений 5…15; 5…30; 6…70; 6…100; 10…200; 20…300; 30…400 кПа, максимальный перепад до 1,0 МПа.
Используемые материалы и подключение
Корпус реле имеет габариты 145*80*48 и изготовлен из алитированной стали (марка 10), крышка выполнена из белого цвета, а стекло органическое. Механизм - анодированная сталь (марка 10), сильфон из сплава меди. Подключение осуществляется по средствам 8 миллиметровой капиллярной трубки через штуцер с накидной гайкой G1/4. Штуцер и гайка изготовлены из хромированной стали (марка 10). Перечисленные выше параметры соответствуют защите корпуса от проникновения пыли и влаги - IP42.
Как правило, дифференциальное реле монтируется двумя способами:
- На приборную панель
2. При помощи кронштейна
Стандарты регламентируют допустимые температурные показатели работы реле. Так, для корректности измерений рекомендуется эксплуатация прибора при температуре окружения от -10 до +70 С, а среды измерения от -10 до +100 С.
