ТСП 322М — компактный погружаемый термопреобразователь сопротивления производства АО «СКБ Термоприбор». Модель предназначена для измерения температуры жидких и газообразных сред и удобна там, где требуется небольшая монтажная часть и выносное кабельное подключение.
Технические характеристики ТСП 322М
Для платиновых исполнений ТСП 322М рабочий диапазон достигает от -60 до +250 C. В зависимости от заказа применяются НСХ Pt100, Pt500, Pt1000, 100П и 50П, классы допуска AA, A, B и C. Термопреобразователь может иметь один или два чувствительных элемента. Длина погружаемой части выбирается от 20 до 500 мм, диаметр — от 5 до 10 мм.
Соединительный кабель может иметь длину от 120 до 15000 мм. Это позволяет разместить точку электрического подключения на удобном расстоянии от зоны измерения. Показатель термической реакции составляет 15 с, степень защиты — IP65.
Конструкция и варианты исполнения

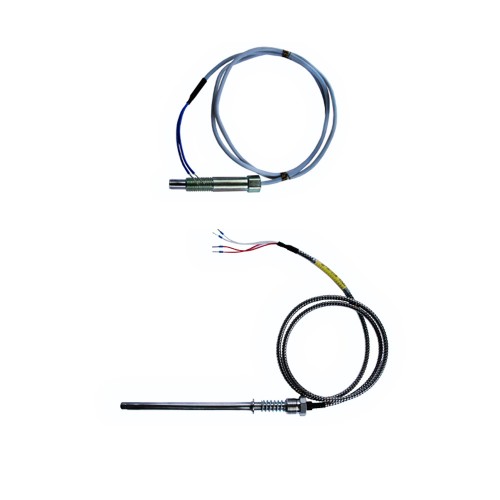

ТСП 322М относится к кабельным погружаемым термопреобразователям. Электрическое подключение выполняется через соединительный кабель, что удобно при ограниченном пространстве и установке в агрегатах. Для кабеля предусмотрены различные варианты защиты, включая фторопластовую изоляцию, защитную пружину и металлорукав.
Взрывозащищенный ТСП 322М
ТСП 322М может применяться в исполнении Exi с видом взрывозащиты «искробезопасная электрическая цепь». Поэтому в фильтре каталога для модели указывается «Взрывозащита — Есть», а конкретный вид защиты приводится в характеристиках.
Как заказать ТСП 322М
Для заказа необходимо определить НСХ, класс допуска, количество чувствительных элементов, монтажную длину и диаметр, длину и исполнение кабеля, а также необходимость взрывозащиты. Если прибор подбирается на замену, лучше передать полное обозначение старого термопреобразователя, паспорт или фотографию маркировки. Специалисты «Манотек» помогут подобрать требуемую модификацию.
